Mehr Automatisierung, mehr Flexibilität, mehr Platz.
#TUROMASTECHNOLOGY
Turomas stellt das erste autonome Schneidetisch-Modell für 6-Meter-Glas vor und erweitert damit sein Maschinenportfolio mit einem automatischen Ladesystem – VA.
Das neuartige Design der RUBI 406VA erfüllt die Anforderungen der anspruchsvollsten Kunden in Bezug auf automatisches Laden, Schneiden und Entladen und gewährleistet maximale Produktivität und Automatisierung auf minimalem Raum.
Seit der Einführung des ersten automatischen Glasschneidesystems in den 80er Jahren hat TUROMAS kontinuierlich an der Verbesserung und Entwicklung dieser Technologie gearbeitet. Dieses Wissen und die Erfahrung haben es dem Unternehmen ermöglicht, als Pionier die Lösung für das Laden von 6-Meter-Glas direkt vom Schneidetisch aus auf den Markt zu bringen.
Absolute Leistung bei minimaler Investition.
Nicht über genügend Infrastruktur zu verfügen, stellt eine Herausforderung für mittelgroße Glasverarbeiter dar. Daher ist es entscheidend, die Ressourcen maximal zu nutzen und die größtmögliche Koordination und Effizienz auf der Produktionsfläche zu erreichen.
Im neuen Modell RUBI 406VA wird das automatische Ladesystem in die Struktur des Schneidetisches integriert, wodurch die Prozesse des Ladens, Positionierens, Schneidens und Entladens oder Trennens auf nur 35 m² optimiert werden.
Die Lösung von vier Prozessen in einem einzigen Raum bietet dem Kunden erhebliche wirtschaftliche und logistische Vorteile. Einerseits wird Geld gespart, da die Kosten für den Kauf und die Installation des automatischen Ladesystems entfallen. Andererseits wird der Platz auf der Produktionsfläche optimiert, da auf ein zusätzliches Gerät zur Beladung des Glases verzichtet werden kann.
Neues Ladesystem: robuster, zuverlässiger, schneller.
Die Ladesystemarme wurden neu gestaltet und verbessert, indem ein neues sofortiges Trennungssystem integriert wurde, das die Probleme im Trennprozess von Glasscheiben behebt.
Mit diesem neuen Design verbessern sich Geschwindigkeit und Ladezeit erheblich, wodurch die Ladezeit auf ein Minimum reduziert wird, ohne die Sicherheit zu gefährden. Der gesamte Zuführungszyklus erfolgt progressiv und sanft, wodurch Brüche durch Kollisionen und Unfälle vermieden werden.
Neben dem revolutionären Ladesystem wurde das Design der RUBI 406VA speziell verstärkt, um das Schneiden von Glas jeder Dicke zu ermöglichen, Low-E-Glas, TPF und EASYPRO® zu beschichten und jedes einzelne Stück zu etikettieren, wodurch eine hohe Leistung und Schneidqualität garantiert wird.
Wichtige Merkmale.
Zu den wichtigsten Merkmalen, die den RUBI 406VA von anderen Maschinen unterscheiden, gehört der 4Tool Schneidkopf, der einen perfekten Schnitt für jede Glasdicke garantiert, einschließlich der 25mm Dicke. Dieses System besteht aus vier einzeln wählbaren Schneidwerkzeugen, jedes mit seinem eigenen Schneidrädchen, einem unabhängigen Schmierungssystem und einem speziell dimensionierten Druckzylinder für seinen Schneidbereich.
Das erste Werkzeug ist für das Schneiden von Glas mit einer Dicke von 1,8 mm bis 2 mm vorgesehen. Die zweite und dritte werden für Glas mit einer Dicke von 2 mm bis 12 mm verwendet, was die gängigsten Dicken sind. Das vierte Werkzeug verwendet ein Schneidrädchen mit größerem Durchmesser, um Glas mit einer Dicke von 12 mm, 15 mm, 19 mm und 25 mm zu schneiden.
Ein weiterer Aspekt, der die Zuverlässigkeit und Präzision jeder Bewegung garantiert, ist das Gantry-Übertragungssystem. Das Modell RUBI 406VA verfügt über zwei Motoren, einen auf jeder Seite des Schneidbrücken. Diese sind direkt mit dem Ritzel und diesem mit der Zahnstange verbunden, was mehr Leistung liefert und die Bewegung der Brücke entlang der seitlichen Führungen erleichtert.
Außerdem nutzt es ein überdimensioniertes und selbstschmierenden Trapezführungs-Doppelführungssystem, das Kontaktverluste vermeidet, die Belastbarkeit verbessert und die Präzision sowie die Widerstandsfähigkeit gegenüber Trägheitskräften erhöht.
Die Schneidbrücke wurde speziell vom Ingenieurteam von Turomas entwickelt und aus extrudiertem Aluminium gefertigt, einem leichten Material, das höhere Geschwindigkeit und Beschleunigung ermöglicht. Alle Komponenten, vom Profil über die Führungen bis zu den Laufwagen, sind überdimensioniert, um die Lebensdauer zu verlängern und das Gewicht des Werkzeugs sowie die durch die Bewegungen verursachten Beschleunigungen und Trägheitskräfte zu unterstützen.
Es verfügt über ein System von zwei parallel angeordneten Führungen mit einer Präzision in der Linearität bis auf Hundertstel, was die Sanftheit der Bewegung fördert, den Lärm reduziert, die Haltbarkeit erhöht und es den Motoren ermöglicht, größere Lasten zu bewegen.
Optionale Merkmale
Als Option enthält das Modell RUBI 406VA ein neuartiges, selbstkalibrierendes Hochleistungs-Entschichtsystem für Low-E-Glas, Low-E-Glas mit Plastikschutzschicht (TPF) und EASYPRO®.
Dieses System kann die Schutzschicht des Glases in einem einzigen Durchgang entfernen, was die Zykluszeit verbessert und den Verschleiß der Schleifsteine verringert. Darüber hinaus enthält die neue Entwicklung eine fortschrittliche Vakuumtechnik, die alle Rückstände des Entschichtungsprozesses entfernt.
Zusammen mit dem Entschichtungs-System ergänzt TUROMAS die RUBI 406VA mit einem automatischen Etikettiersystem für die Glasstücke sowie die Reste. Es ist in die Schneidbrücke integriert und bewegt sich mit dem Werkzeug, was eine hohe Druck- und Applikationsgeschwindigkeit ermöglicht.
Das Etikettiersystem ist äußerst robust und widerstandsfähig gegenüber den Trägheitskräften und Beschleunigungen der Maschine. Der Etikettiervorgang kann entweder per Kontakt oder durch Blasen erfolgen, sodass Kokosnussstaub vollständig entfernt wird und die Haftung des Etiketts verbessert wird.

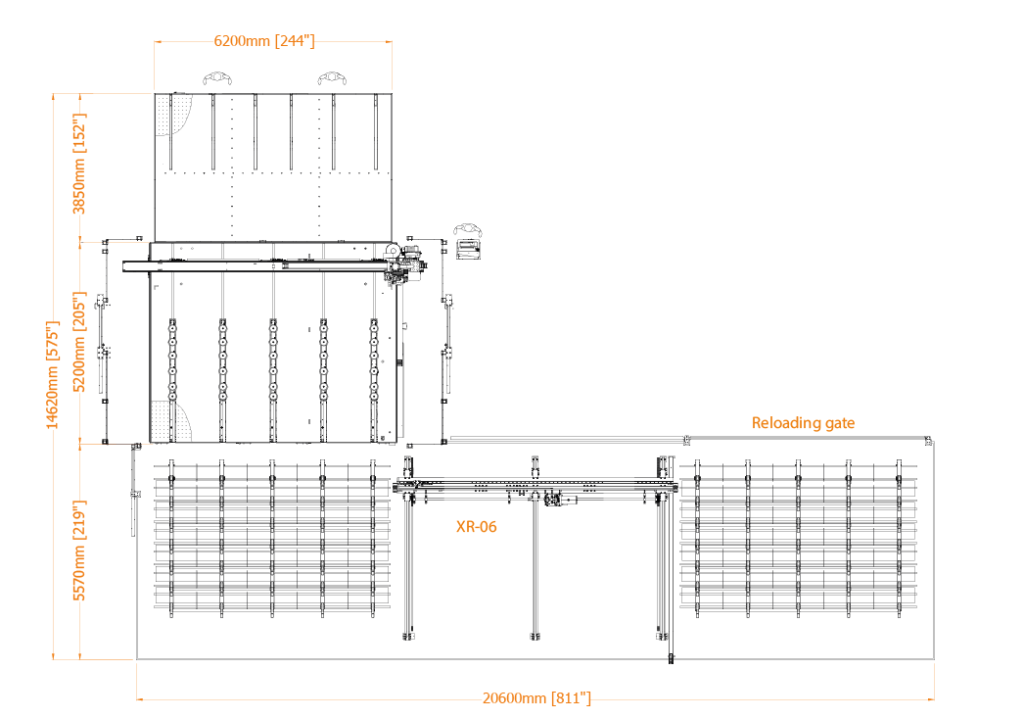

RUBI 406VA in Kombination mit SR – Rack Shuttle-Lagersystem
Das neue Modell in Kombination mit den Rack-Shuttle SR Lagersystemen bildet ein Produktionssystem, das den Anforderungen des anspruchsvollsten Verarbeiters gerecht wird und gleichzeitig nahezu an jeden Raum und jedes Glasformat angepasst werden kann.
Dieser Maschinentyp hat sich auf dem Markt als neues intelligentes Lagersystem etabliert, dank seiner Flexibilität, Modularität und Produktionskapazität.
Die RUBI 406VA lädt die Glasscheiben direkt vom Rack des Lagers und optimiert so den Raum, wobei der nicht genutzte Bereich für den automatischen Lader zur Erweiterung der Lagerkapazität des Systems verwendet werden kann.
Die Kombination beider Maschinen bietet eine einfache und kostengünstige Lösung, um Glas autonom zu lagern, zu laden und zu schneiden und dabei eine bis zu 300 % höhere Leistung zu erzielen.
